RS485 센서 LTE 연결｜수집장치·라우터 구성과 개통 전 점검
유선망이 없는 관측점의 RS485 센서를 LTE로 연결하는 구성입니다. 수집장치와 라우터의 역할, Modbus 설정, 서버 수신과 통신 공백 시험, 약정 비용을 확인하세요.
RS485 센서는 일반 LTE 라우터의 LAN 포트에 케이블만 바꿔 바로 연결할 수 없습니다. 센서의 통신규약을 읽는 수집장치 또는 게이트웨이가 필요하며, LTE 라우터는 그 장치의 인터넷 연결을 맡습니다. 수집 기능이 통합된 제품은 별도 구성이 가능하지만 RS485 단자뿐 아니라 프로토콜·데이터 해석·서버 연동 지원까지 맞아야 합니다. 먼저 현장에서 센서값이 읽히는지 확인한 뒤 LTE 전송과 서버 수신을 차례로 시험하세요.
관측 센서에 별도 LTE 연결이 필요한 경우는 언제인가요?
이미 인터넷에 연결된 수집장치가 있다면 기존 경로를 활용할 수 있습니다. 센서나 게이트웨이에 자체 LTE 기능과 이용 가능한 회선이 있으면 외장 라우터가 필요하지 않을 수도 있습니다. 휴대폰 핫스팟은 호환 장비의 짧은 현장 시험에 쓸 수 있지만, 사람이 떠난 뒤에도 운영할 관측점은 별도 전원과 상시 연결 구성을 갖춰야 합니다.

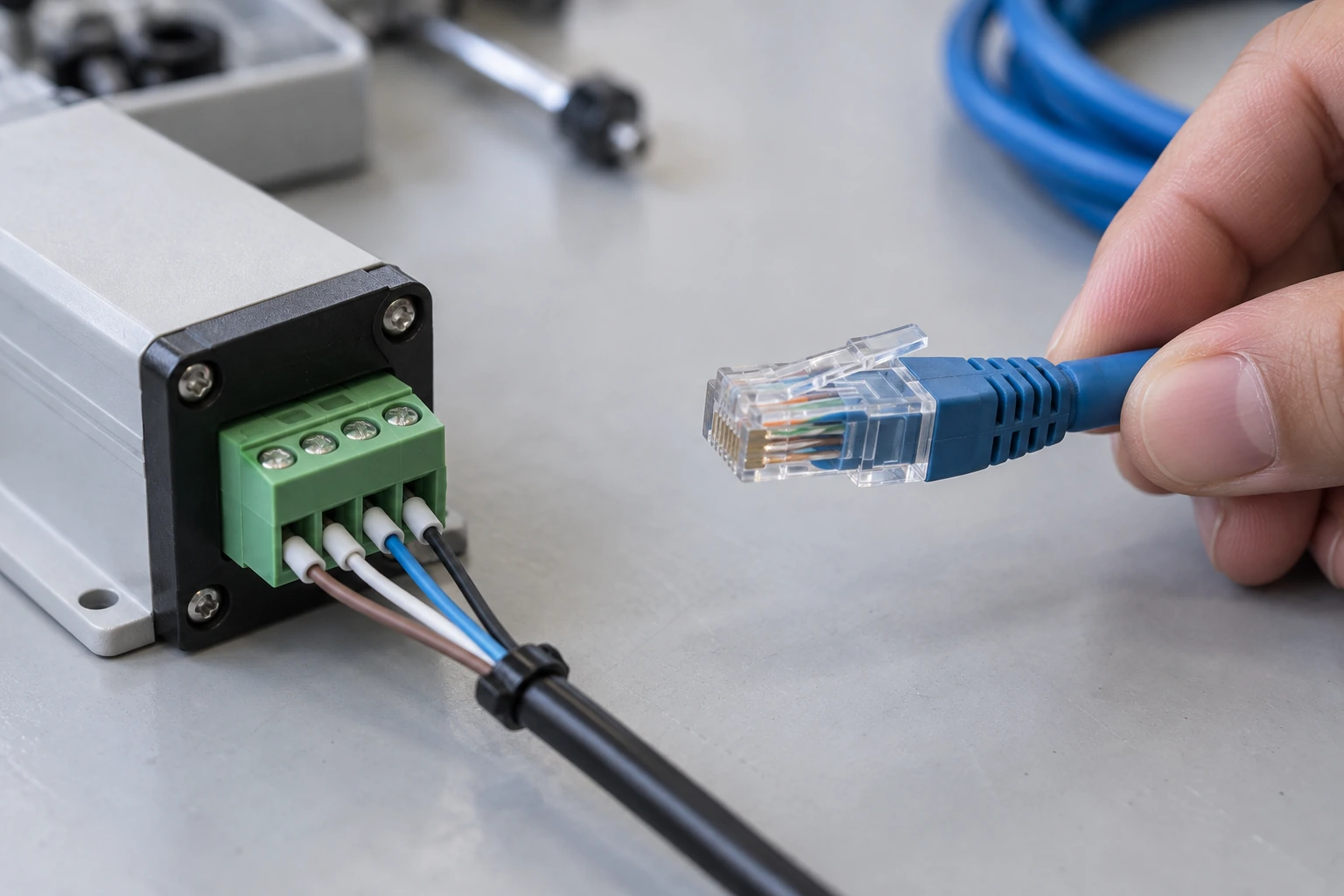

RS485 단자와 LAN 포트는 무엇이 다른가요?
일반 라우터의 Ethernet LAN 포트는 다른 연결 방식입니다. 단자 모양이 맞거나 변환 케이블이 있다는 사실만으로 센서값을 읽을 수는 없습니다. 센서 모델명, 통신규약, 단자별 신호 설명을 함께 확인하세요. RS232와 RS485도 서로 구분해야 하며, 단순 배선 변경을 프로토콜 변환 기능으로 해석하지 않습니다.

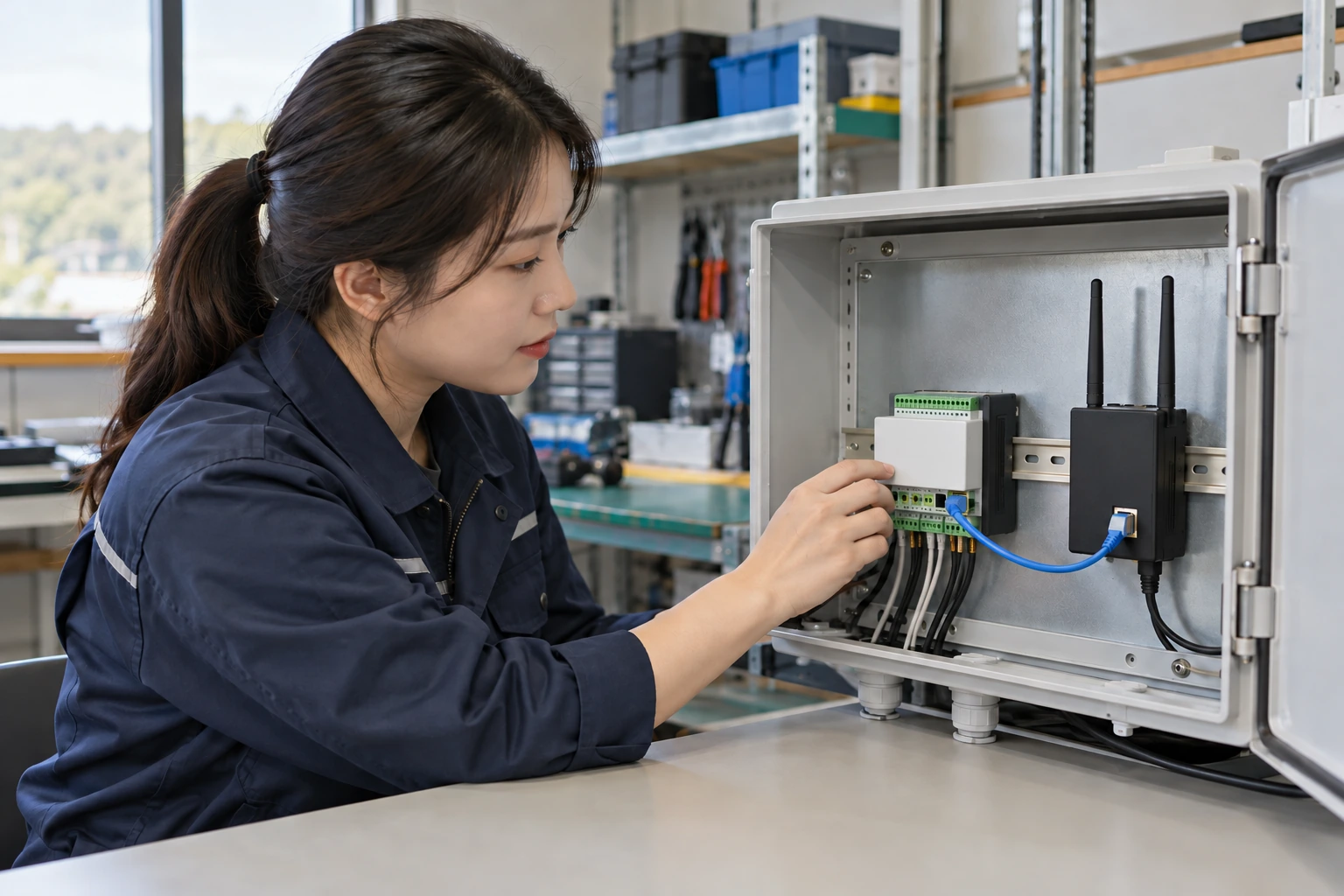

수집장치와 LTE 라우터는 어떻게 구성하나요?
① 기존 수집기가 LAN 전송을 지원하면 수집기와 LAN 지원 LTE 라우터를 연결하는 구성을 검토합니다.
② RS485 센서만 있으면 해당 통신규약을 지원하는 수집기·게이트웨이와 서버 연동부터 정합니다.
③ RS485와 LTE를 통합한 제품이면 센서 조회, 값 변환, 서버 전송 기능까지 지원하는지 확인합니다.
시리얼 신호를 그대로 전달하는 장치와 Modbus RTU를 Modbus TCP로 바꾸는 장치, 스스로 값을 수집해 서버로 보내는 장치는 역할이 다릅니다. 판매 라우터의 LAN 지원을 센서 수집·변환 기능까지 포함한 것으로 판단하지 마세요.
Modbus 센서값을 읽기 전에 어떤 설정을 맞추나요?
응답이 왔다고 값이 올바른 것은 아닙니다. 정수·소수 등 데이터 형식, 여러 레지스터를 조합하는 순서, 배율과 단위를 확인합니다. 예를 들어 센서 사양이 원시값에 0.1을 곱하도록 정의했다면 253을 25.3으로 해석합니다. 이는 계산 예시이며 모든 센서에 적용되는 규칙이 아닙니다. 현장 표시값과 수집값, 측정 시각을 나란히 비교하면 해석 오류를 찾기 쉽습니다.

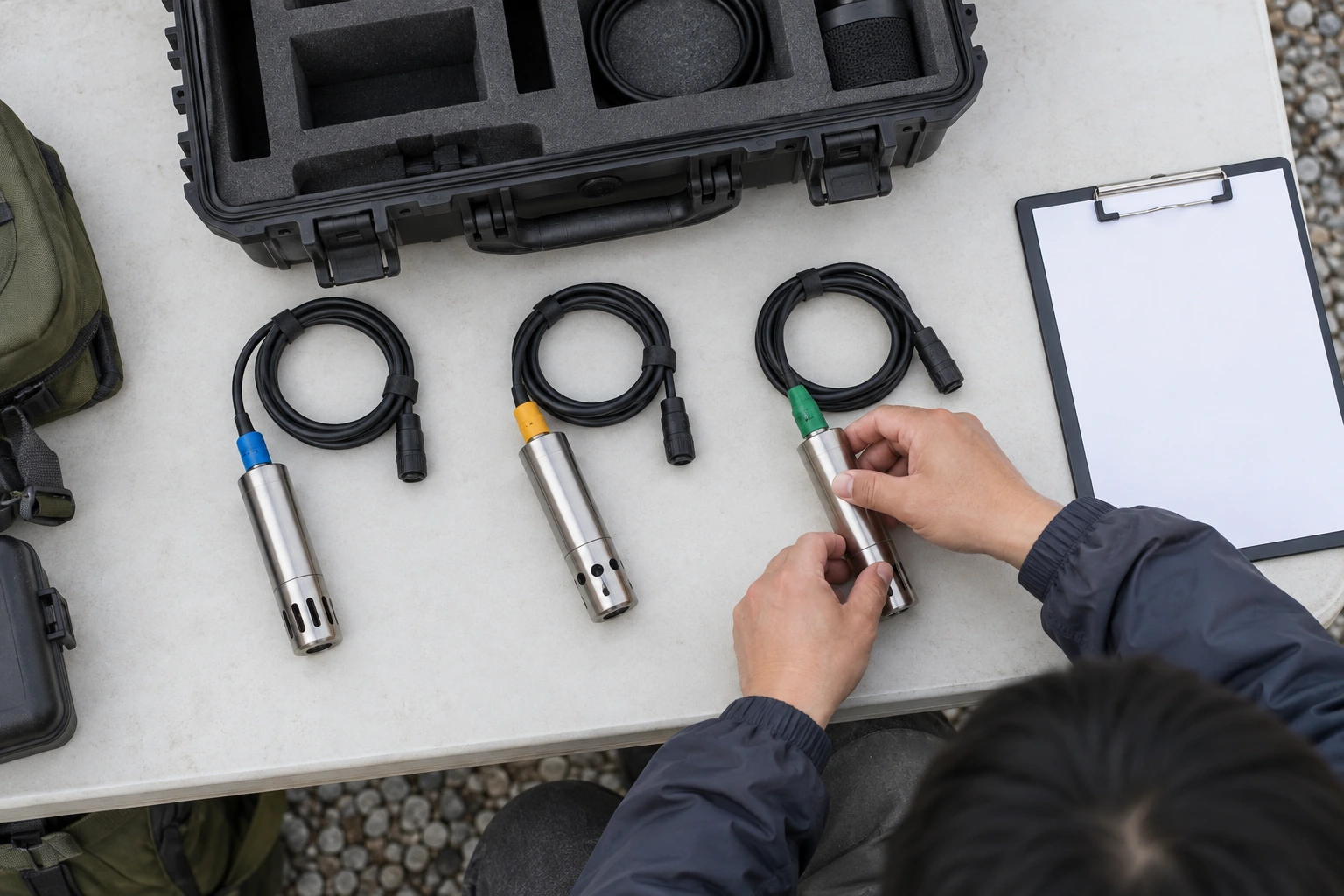

RS485 센서 여러 대를 연결할 때 무엇을 확인하나요?
기존 PLC나 수집기가 이미 센서를 조회하고 있다면 새 수집기를 임의로 같은 선에 추가하지 않습니다. 일반적인 Modbus 직렬 통신은 하나의 요청 장치가 순서대로 조회하는 구조이므로 기존 제어와 충돌하지 않는 연동 경로를 정해야 합니다. 센서 수, 케이블 길이, 분기와 종단, 접지·절연은 해당 장비와 현장 배선 조건에 맞춥니다. 라우터의 Wi-Fi 최대 접속 수를 RS485 센서 연결 가능 대수로 사용할 수는 없습니다.
서버 연결에는 고정 IP나 VPN이 꼭 필요한가요?
서버에서 현장 장비로 접속하는 구성은 회선의 외부 접속 조건, IP 정책, 승인된 VPN이나 관리서비스를 별도로 검토합니다. 현장에서 먼저 접속하는 방식이라고 고정 IP가 무조건 불필요한 것도 아닙니다. 서버의 IP 허용 정책 등 운영 조건에 따라 달라집니다. 센서와 관리 화면을 인터넷에 직접 노출하는 방식으로 해결하지 말고, 담당자가 승인한 접속 경로와 필요한 읽기 권한을 정하세요.

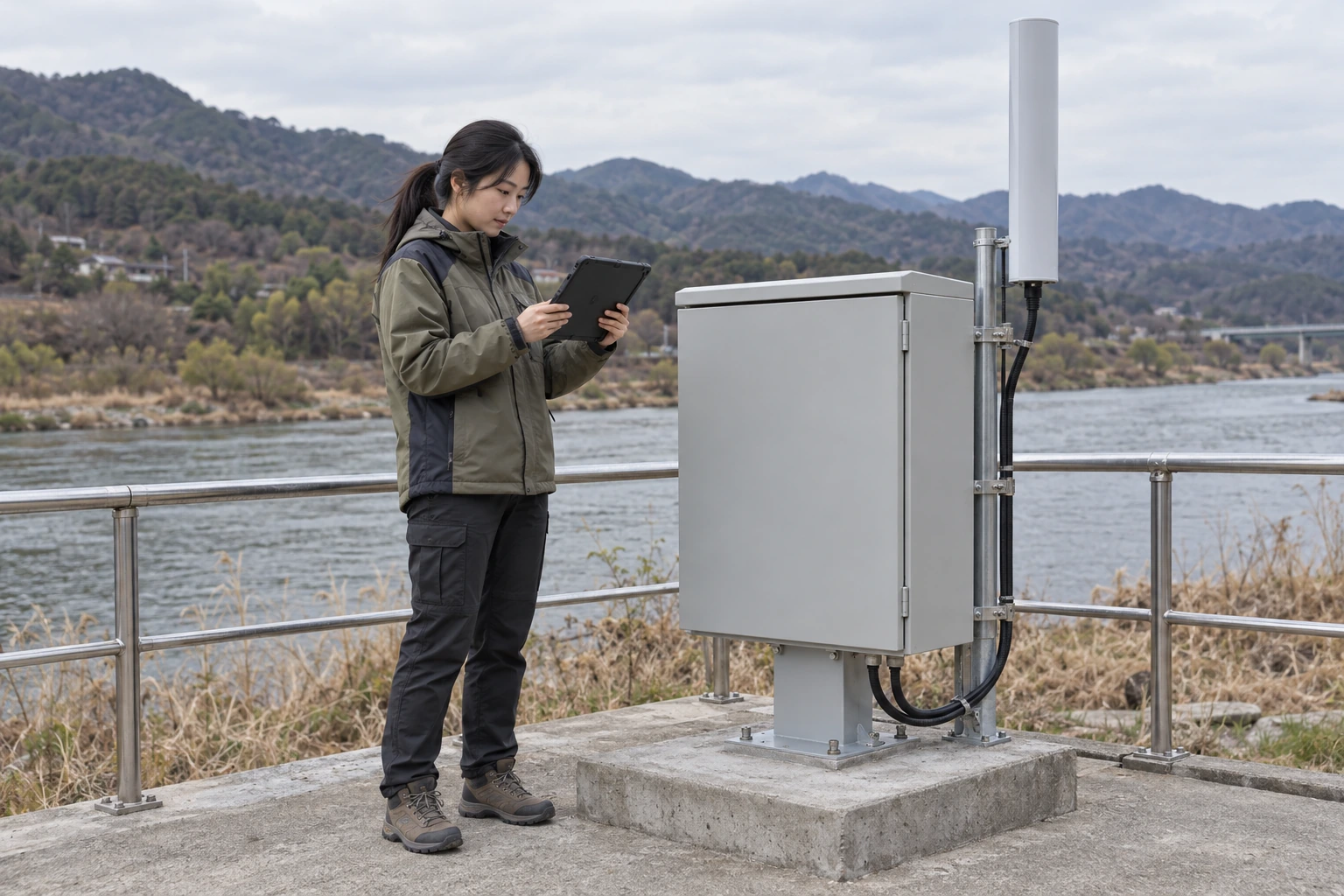

관측함 안의 전원과 LTE 수신은 어떻게 점검하나요?
LTE 수신 시험은 실제 장비를 설치할 위치에서 함체 문을 닫은 상태까지 확인합니다. 외부 안테나를 검토한다면 해당 모델의 지원 여부, 단자, 케이블과 설치 조건을 맞춥니다. 신호 표시와 함께 실제 데이터가 서버에 도착하는지도 보세요. 배터리나 태양광 전원을 쓸 때는 연결 장비 전체의 소비량과 충전·전원 변환 손실, 현장 운용시간을 따로 계산해야 합니다.

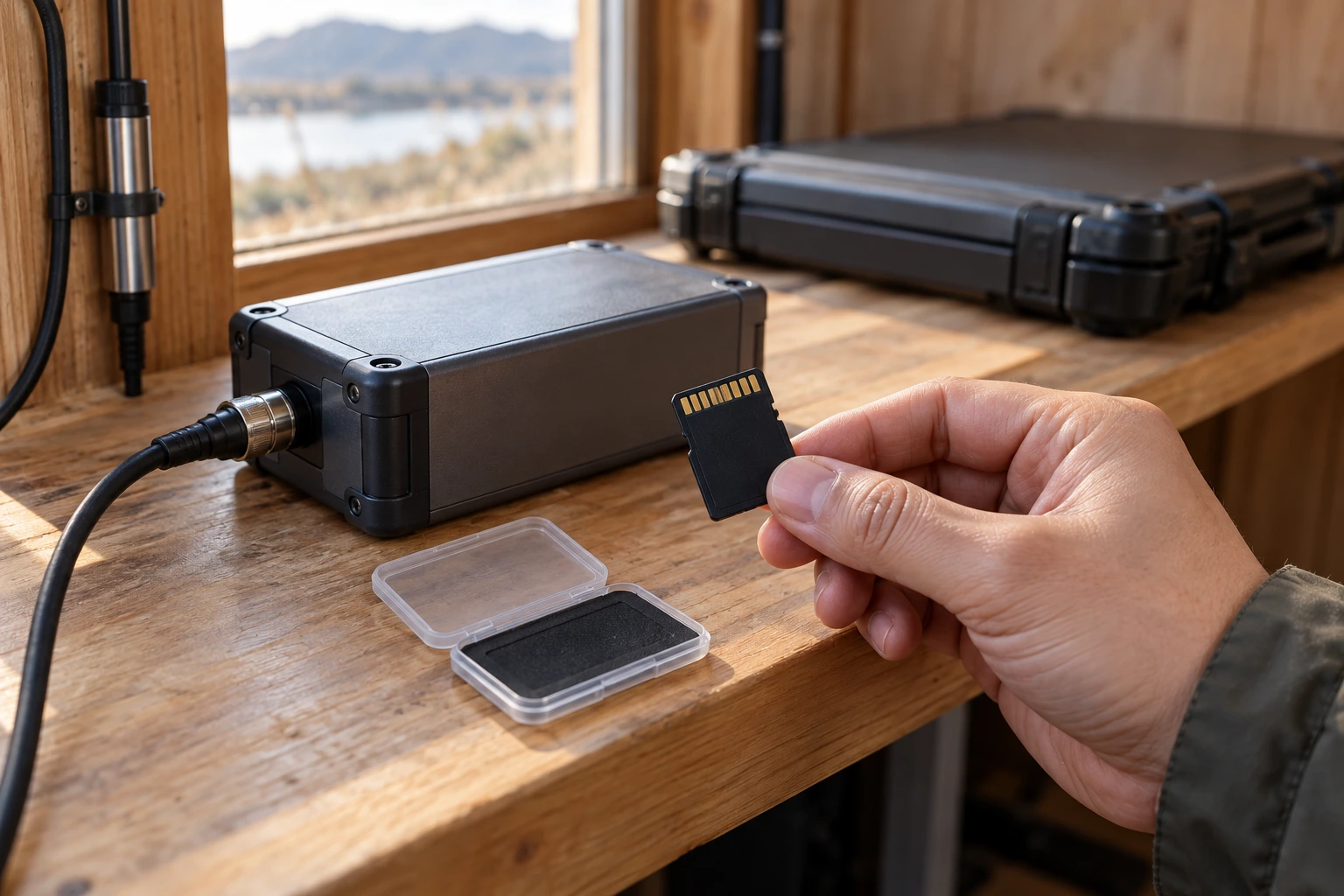

LTE가 끊긴 동안의 센서 기록은 남아 있나요?
연결이 돌아왔을 때 새 값만 보내는지, 저장한 값을 순서대로 다시 보내는지도 확인하세요. 이때 실제 측정 시각과 서버 도착 시각을 구분해야 하며, 반복 수신된 기록을 시스템에서 어떻게 처리하는지도 정합니다. 데이터가 오지 않는 상태를 정상 측정값 0으로 표시하지 않도록 화면의 미수신·지연 표시를 확인하면 통신 문제와 관측값 변화를 구분하는 데 도움이 됩니다.

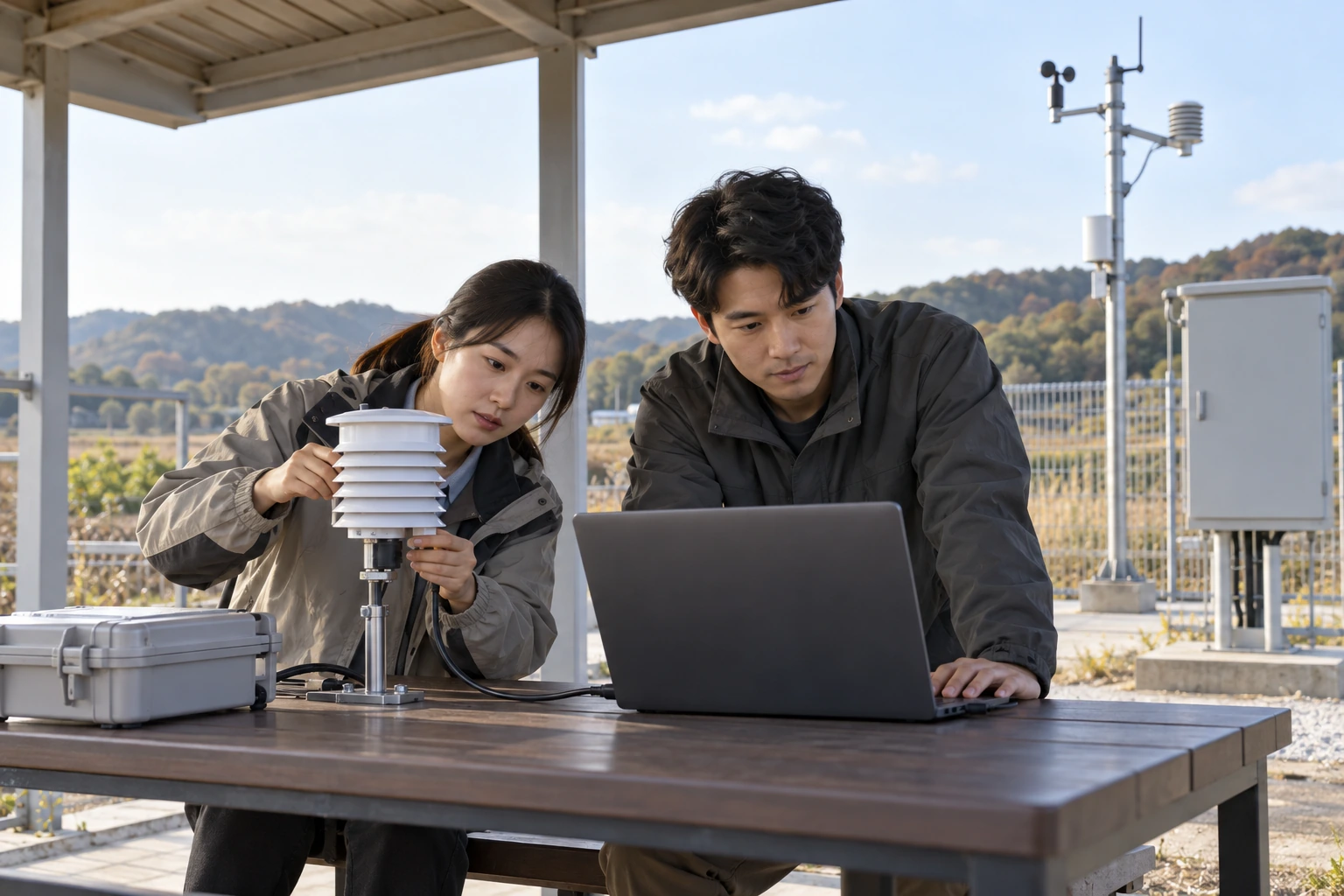

개통·설치 전에 어떤 순서로 연결을 시험하나요?
② 수집 확인: 센서 한 대부터 연결해 ID·레지스터·단위·시각을 대조한 뒤 대수를 늘립니다.
③ 전송 확인: 실제 이용할 수 있는 LTE 시험 회선에서 서버 접속과 인증을 확인합니다.
④ 수신 확인: 서버에 표시된 값과 현장 값을 비교하고, 예정한 수집·전송 주기대로 새 기록이 쌓이는지 봅니다.
⑤ 복구 확인: 운영자가 승인한 시험 환경과 시간에 통신 공백을 만들고 새 데이터와 과거 기록이 어떻게 복구되는지 확인합니다.
시험표에는 센서 모델·ID, 수집기 모델과 설정, 회선, 설치 위치, 측정·수신 시각, 통신 공백과 복구 결과를 남깁니다. 운영 중 설비의 전원이나 제어선을 임의로 끊지 않으며, 시험 회선 제공 여부와 일정도 먼저 정합니다. LTE 연결 표시만 켜진 상태를 데이터 연동 완료로 판단하지 마세요.
센서 LTE 연결 비용과 약정은 어떻게 비교하나요?
월 제공량과 함께 소진 후 속도 제한·추가 과금·차단 조건을 확인하고, 필요한 수신 주기를 유지할 수 있는지 비교합니다. 이 사이트에서 안내하는 판매 상품은 약정 개통입니다. 이용 기간, 약정 종료 전 해지 정산, 부가세와 초기 비용을 같은 기준으로 맞추세요. 상담 전 설치 주소, 센서 모델·수량·통신규약, 기존 수집기, 서버 연결 방식과 전원 조건을 준비하면 회선과 추가 장비의 범위를 구체적으로 확인할 수 있습니다.
RS485 센서 LTE 연결｜수집장치·라우터 구성과 개통 전 점검 자주 묻는 질문
Q1. RS485 센서를 LTE 라우터의 LAN에 바로 꽂아도 되나요?
일반적인 LAN 포트에 케이블만 바꿔 연결할 수는 없습니다. 센서 통신규약을 읽는 수집기나 지원 게이트웨이와의 구성을 확인해야 합니다.
Q2. RS485라고 쓰여 있으면 모두 Modbus RTU인가요?
아닙니다. RS485는 전기적 통신 방식이며 실제로 주고받는 규칙은 다를 수 있습니다. 센서 모델의 통신규약과 수집기 지원 범위를 함께 확인하세요.
Q3. 기존 수집기에 LAN 포트가 있으면 LTE를 연결할 수 있나요?
그 포트가 서버로 데이터를 전송하는 용도로 지원되는지 확인해야 합니다. 수집기의 전송 방식·인증·네트워크 설정이 맞으면 LAN 지원 LTE 라우터를 외부 연결 경로로 검토할 수 있습니다.
Q4. RS485 단자가 있는 LTE 장비는 수집기를 대신하나요?
단자만으로 판단할 수 없습니다. 단순 시리얼 전달인지, 프로토콜 변환인지, 센서 조회·값 해석·서버 전송까지 수행하는지 제품 기능을 확인해야 합니다.
Q5. 센서 응답은 오는데 값이 이상하면 무엇을 보나요?
읽은 레지스터와 데이터 형식, 바이트·워드 순서, 배율·단위를 대조하세요. 현장 표시값과 수집값을 같은 시각 기준으로 비교하는 것이 도움이 됩니다.
Q6. 기존 PLC와 새 수집기를 같은 RS485 선에 붙여도 되나요?
기존 통신 구성을 먼저 확인해야 합니다. 일반적인 Modbus 직렬 통신에서 요청 장치가 겹치면 충돌할 수 있으므로 설비 담당자가 승인한 연동 경로를 사용하세요.
Q7. 센서 데이터를 보내려면 고정 IP가 반드시 필요한가요?
접속을 시작하는 쪽과 서버의 허용 정책에 따라 달라집니다. 현장 발신형 전송인지 외부에서 현장에 접속하는 방식인지 구분한 뒤 회선·IP·VPN 조건을 정합니다.
Q8. LTE 연결이 복구되면 빠진 기록도 자동 복구되나요?
수집장치의 현장 저장과 재전송, 서버의 수신 처리 기능이 지원돼야 합니다. 새 값이 들어오는 것과 과거 누락 기록이 채워지는 것은 따로 시험하세요.
Q9. 관측함 밖에서는 잘 되는데 안에서는 전송이 끊길 수 있나요?
함체와 설치 위치가 수신에 영향을 줄 수 있습니다. 실제 설치 상태에서 문을 닫고 전송을 시험하며, 안테나·전원·열·결로 조건도 함께 확인하세요.
Q10. 회선 요금에 센서 수집과 관제 비용도 포함되나요?
포함 여부는 견적마다 확인해야 합니다. 월 통신료와 별도로 수집기·서버·설정·설치·관리 비용, 부가세, 약정과 중도 해지 조건을 비교하세요.
